激光位移传感器
激光位移传感器

检测范围从25至600mm可选

线性精度±0.1%F.S. ，重复精度最高5μm

最快采样频率可到1KHz


系列：FSD13系列
  • 性能特点
  • 产品规格

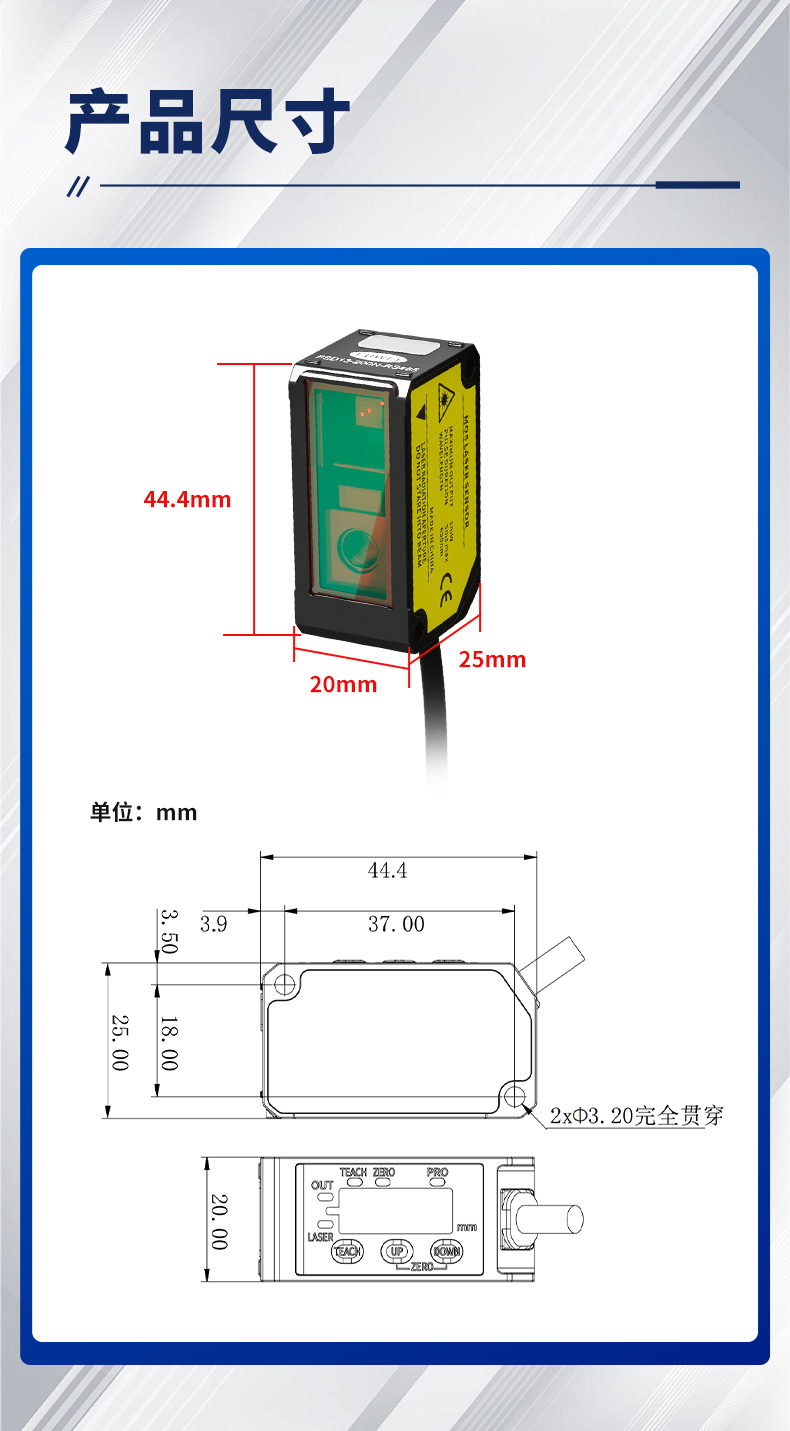

  • 尺寸

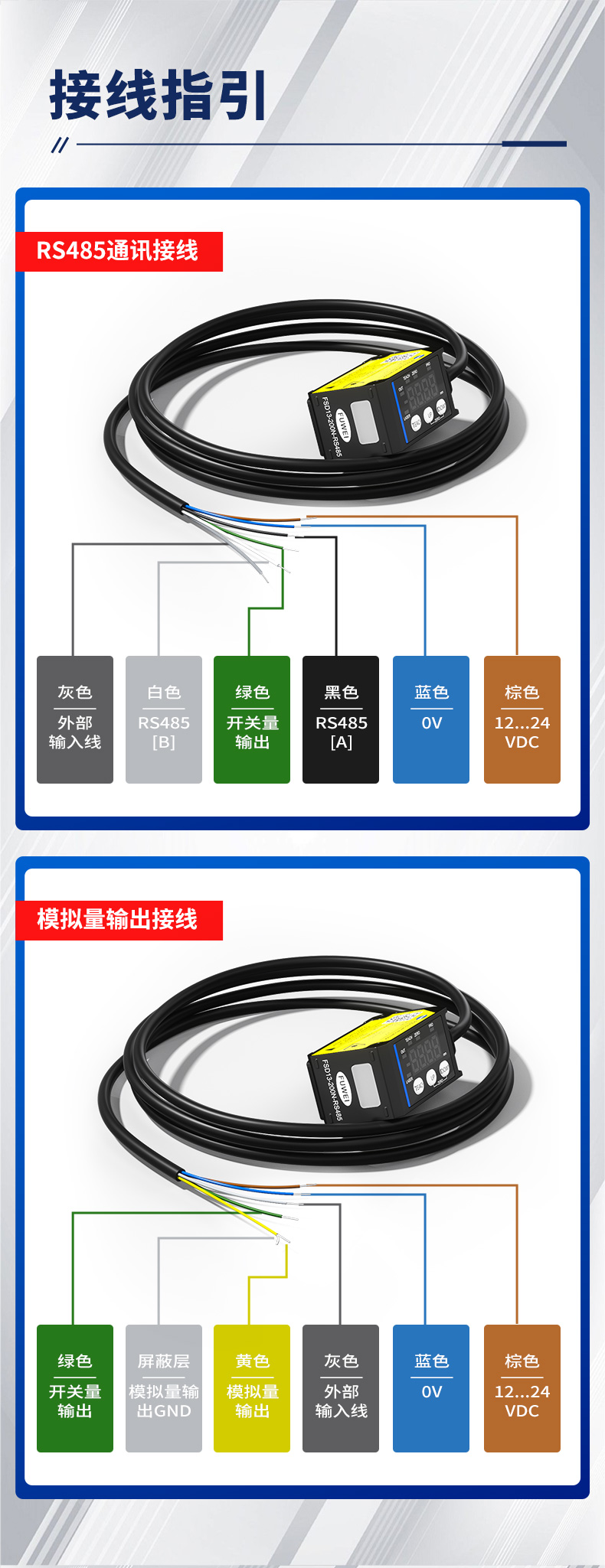

  • 接线
  • 下载

丰富输出方式:提供RS485通讯(支持ModbusRTU),模拟电压/电流输出,开关量输出

测量范围25-600mm多种量程可选择

4位LED数显,内置控制器

采样频率:最快1000HZ

重复精度最高可达5um

良好的EMC特性,无惧电磁干扰,确保数据真实可靠


型
号		NPN+RS485FSD13-30N-RS485FSD13-50N-RS485FSD13-100N-RS485FSD13-200N-RS485FSD13-400N-RS485
PNP+RS485FSD13-30P-RS485FSD13-50P-RS485FSD13-100P-RS485FSD13-200P-RS485FSD13-400P-RS485
NPN+4-20mAFSD13-30N-AFSD13-50N-AFSD13-100N-AFSD13-200N-AFSD13-400N-A
PNP+4-20mAFSD13-30P-AFSD13-50P-AFSD13-100P-AFSD13-200P-AFSD13-400P-A
NPN+0-5VFSD13-30N-VFSD13-50N-VFSD13-100N-VFSD13-200N-VFSD13-400N-V
PNP+0-5VFSD13-30P-VFSD13-50P-VFSD13-100P-VFSD13-200P-VFSD13-400P-V
中心距离30mm50mm100mm200mm400mm
测量范围±5mm±15mm±35mm±80mm±200mm
光斑尺寸Φ50μmΦ70μmΦ120μmΦ300μmΦ500μm
重复精度5μm15μm35μm100μm150μm(200mm-400mm）
400μm(400mm-600mm）
线性精度±0.1% F.S.
(±0.01mm)		±0.1% F.S.
(±0.03mm)		±0.1% F.S.
(±0.07mm)		±0.1% F.S.
(±0.32mm)		±0.2% F.S.(200mm-400mm）
±0.3% F.S.(400mm-600mm）
光源类型光源波长：655nm；激光等级：2类；激光输出功率：1mW
温度特性0.05%的 F.S. /℃
采样频率（Hz）100/200/1000Hz(可选3种级别)
输
入
输
出		通信端口一个RS485（支持ModbusRTU）
模拟量输出1 路模拟量输出，模拟电压（0~5V）或模拟电流（4~20mA）模拟电压和模拟电流不可切换
IO 输入1 路，支持激光器关闭、教导、触发、归零等功能
IO 输出＜NPN输出型＞
NPN开路集电极晶体管
最大流入电流：50mA
外加电压：30VDC以下(控制输出-0V之间)
剩余电压：1.5V以下(流入电流50mA下)
漏电流：0.1mA以下 		＜PNP输出型＞
 PNP开路集电极晶体管
最大流入电流：50mA
外加电压：30VDC以下(控制输出-＋V之间)
剩余电压：1.5V以下(流入电流50mA下)
 漏电流：0.1mA以下
电源电压DC12~24V±10%
消耗电流40mA以下（电源电压24V DC时）、60mA以下（电源电压12V DC）
使用环境工作温度:-10～50℃ ;储存温度:-20～60℃ ;工作湿度:35%~85%无凝露、无结霜
EFT防护电源端口2kV/5或100kHz、信号端口1kV/5或100kHz，符合IEC 61000-4-4标准
ESD防护接触放电4kV、空气放电8kV，符合IEC 61000-4-2标准
振    动10~55Hz、双振幅1.5mm，X、Y、Z方向各2小时
冲    击500m/s²（约50G），X、Y、Z方向各3次
IP 等 级IP67，符合IEC 60529标准
尺寸（mm）37*25*20
重量（包括线缆）86克
(注1):未指定测量条件时，使用条件如下:电源电压:24VDC、环境温度:+20℃、反应时间:10ms、测量中心距离的模拟输出值。对象物体:白色陶瓷。
(注2):根据FDA规则中Laser Notice No.50规定，遵守FDA规则。
(注3):测量中心距离的大小。按照中心光强度的1/e’(约13.5%)定义。如果定义区域外有光泄漏，并且检测点周围有高于检测点本身的强反射，测定结果可能会受到影响。
