颜色传感器
颜色传感器

FW-V21系列+FW-H35

检测距离:28-52mm

输出类型:NPN输出/PNP输出

电源电压:12-24V

光源类型:RGB三色光源

FW-V21系列+FW-H35
  • 性能特点
  • 产品规格

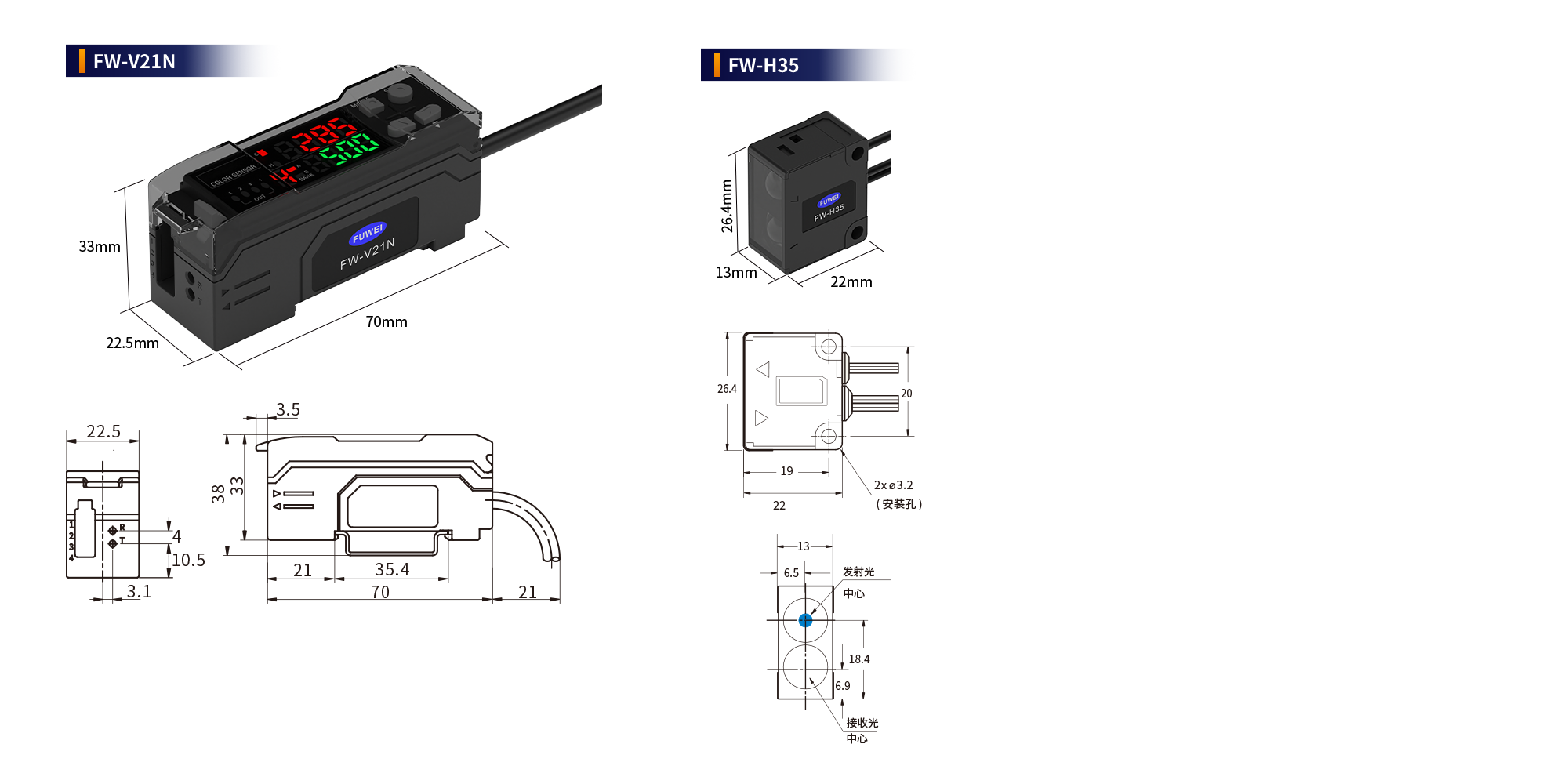

  • 尺寸

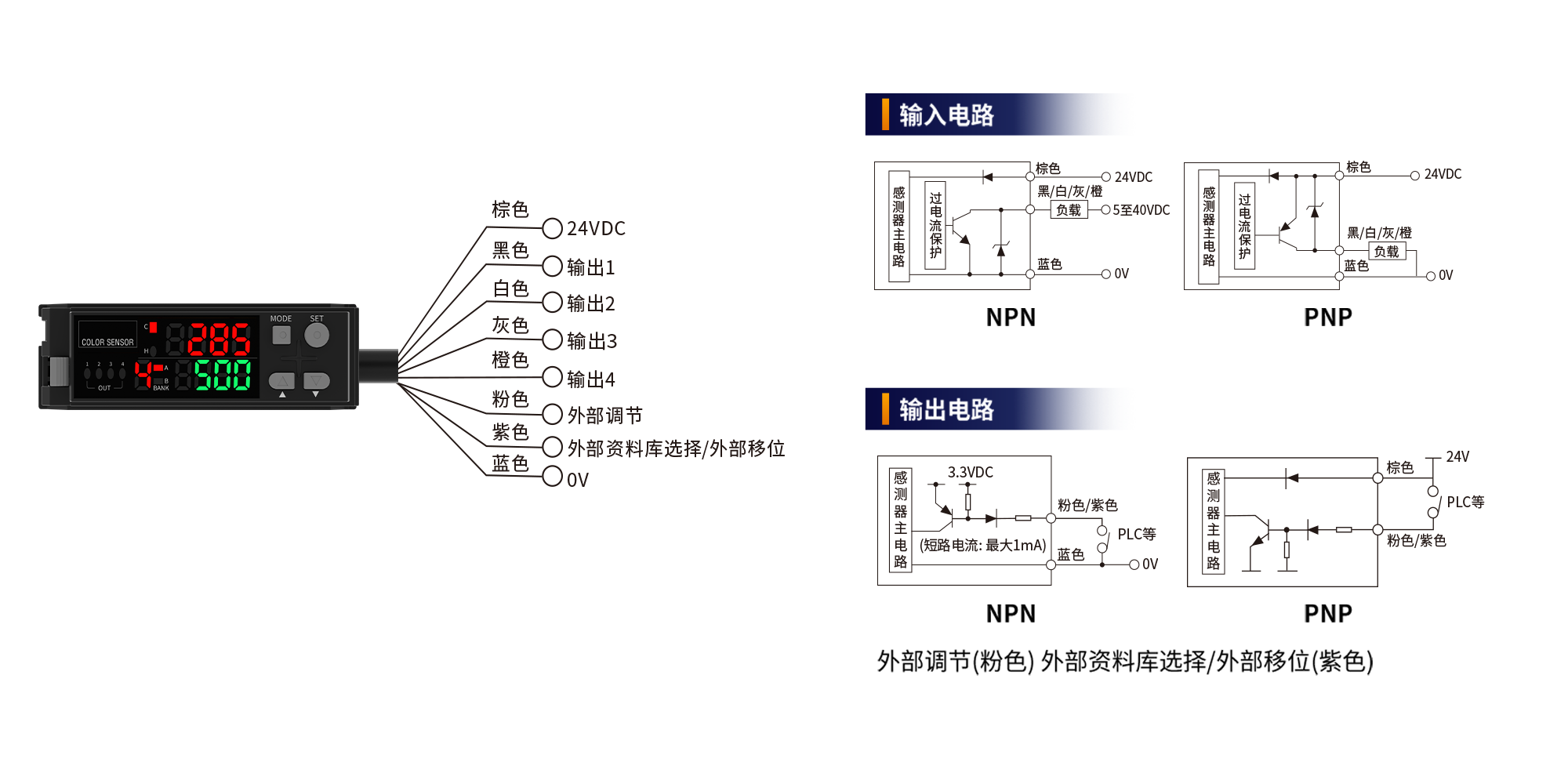

  • 接线
  • 下载

8个通道设计,可以同时检测4种或者8种颜色,节约空间,节约成本;

可以配套颜色专用探头,同时兼容所有光纤类探头;

多种检测模式,适用于各类应用场景;

适合检测自身不发光的物体;

微色差识别功能,能进行细微颜色检测;

精准识别3000多种颜色;





光纤放大器
 型号FW-V21NFW-V21P
输出方式NPN输出PNP输出
响应时间200us(HSP)/1ms(FINE)/4ms(TURBO)/8ms(SUPER)
控制输出NPN(PNP)集电极开路X4频道,最大40VDC(30VDC)
1个输出达到100mA,总数为4个输出达到200mA,
残余电压最大1V
保护电路逆电极保护,过流保护,过电压保护
外部校准输入输入时间: 最小20ms
外部校准输入(C/C+I模式)
外部偏移输入(Super I模式)
输入时间: 最小20ms
计时器功能计时器OFF/OFF-延时/ON-延时/单发计时器时间: 可调节从1至1.000ms(分别用于每一个域)
电源24VDC,波动(P-P): 最大10%
光源红色LED(665nm)/绿色LED(520nm)蓝色LED(465nm)
消耗电流正常模式: 1.5W(最大62.5mA),Eco模式: 1W (最大42.0mA)
环境温度-10至+55°C,无凝结
耐震动性10至55Hz,1.5mm双振幅,在X、Y、Z方向,各2小时
材料 外壳、护盖:PC
重量约150g (带2m 电缆线)



光纤探头
类型大光点长距离
型号FW-H35
检测范围28-52mm
最小光点直径40mm参考距离  4.5mm直径
纤维最小弯曲半径25mm
环境光度白炽灯:最大10,000lux,日光:最大20,000lux
环境温度-10至+55°C,无凝结
耐振动性10至55Hz,1.5mm双振幅,在X、Y、Z方向,各2小时
防护等级IP40
材料-外壳PC
材料-镜头盖聚芳基酸酯PC(金属部分:304不锈钢
重量约40g
