标签传感器
标签传感器

工作原理：光电式

输出类型：NPN输出

适用标签：无金属含量非透明类标签


型号：FGU-03N-X
https://item.taobao.com/item.htm?spm=a1z10.5-c-s.w4002-21983907666.13.66b93b25xFZslJ&id=602074455390
  • 性能特点
  • 产品规格

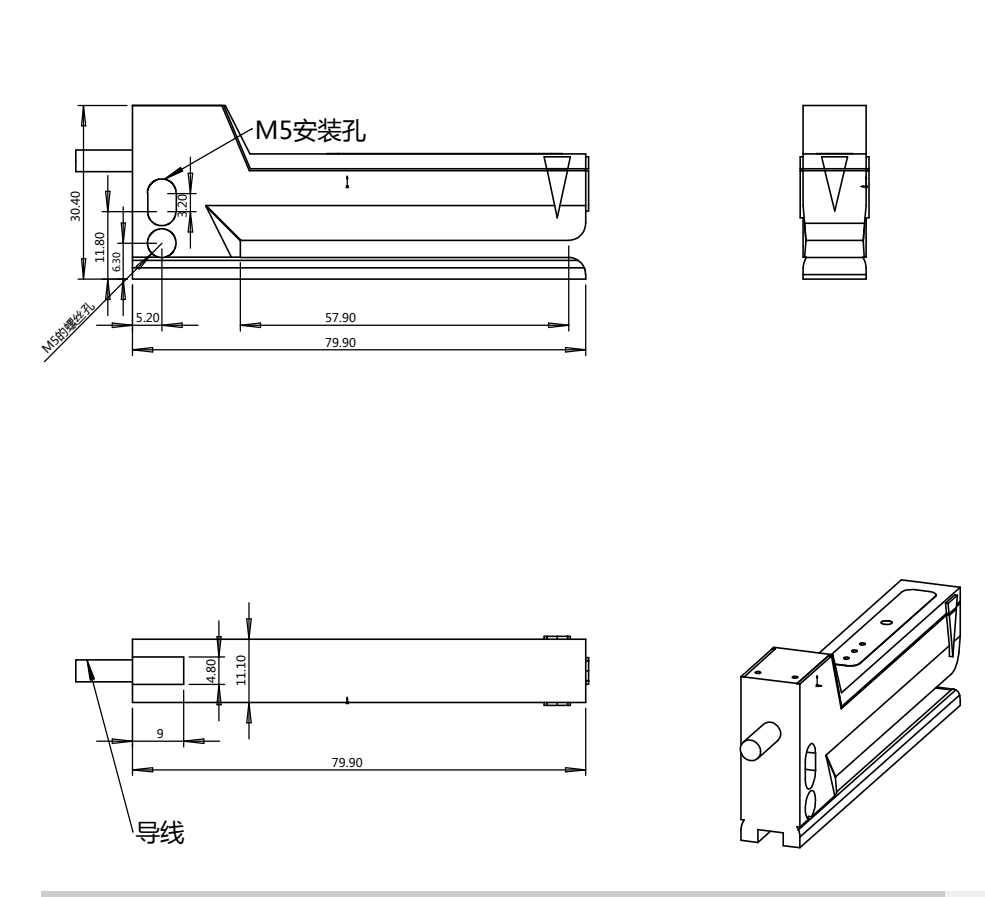

  • 尺寸

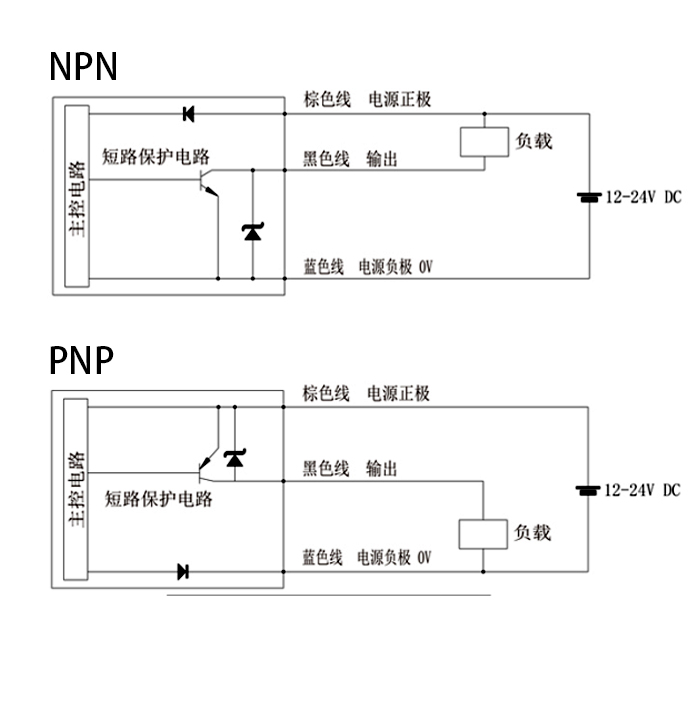

  • 接线
  • 下载

光电检测原理，适用非透明纸质PVC，PU等有透光度变化的材质标签

自适应逻辑电路功能通过开关阈值的自主优化，实现优秀的检测性能；

10KHZ高速开关频率与极短响应速度，保证了良好的可重复性；

长条状槽口设计，便于在操作槽的边缘直接放置标签进行检测


型号FGU-03N-X
槽宽/槽深3mm/60mm
最小检测宽度≥2mm
最小检测深度≥2mm
光源940nm（红外线辐射灯）
响应频率Max 10kHz
传送带速度≤20m/min（0.3m/s）
响应时间≤50μs
启动后延时≤300ms
工作电压12-24V DC
残余电压≤2V
开路电流≤30mA
开关输出推挽输出
警告输出红色指示灯亮
开关输出功能入光操作/遮光操作（可切换）
信号电压 high/low≥（UB-2V）/≤2V
输出电流≤100mA
电容性负载≤0.2μF³
指示灯 红灯校对错误/操作失误
指示灯 绿灯常开常闭
指示灯 蓝灯开关信号输出
工作温度-20至+60℃（不可结露，结冰）
储存温度-30至+70℃
保护等级IP65
VDE安全等级Ⅲ
重量约55g（带线约100g）
材料锌压铸；表面化学镀
接线方式 棕色：电源正极，蓝色：电源负极，黑色:NPN信号线


标签传感器

标签传感器

FGU-03N-X 说明书
FGU-03N-X 说明书
立即下载
