颜色传感器
颜色传感器

检测距离 : 5-50mm

输出方式:NPN输出/PNP输出

电源电压 : 12-24V DC

光源类型 : 白色光源




FWGS-20系列
https://item.taobao.com/item.htm?spm=a1z10.5-c-s.w4002-21983907666.10.2a98208fcoBOaT&id=564327327009
  • 性能特点
  • 产品规格

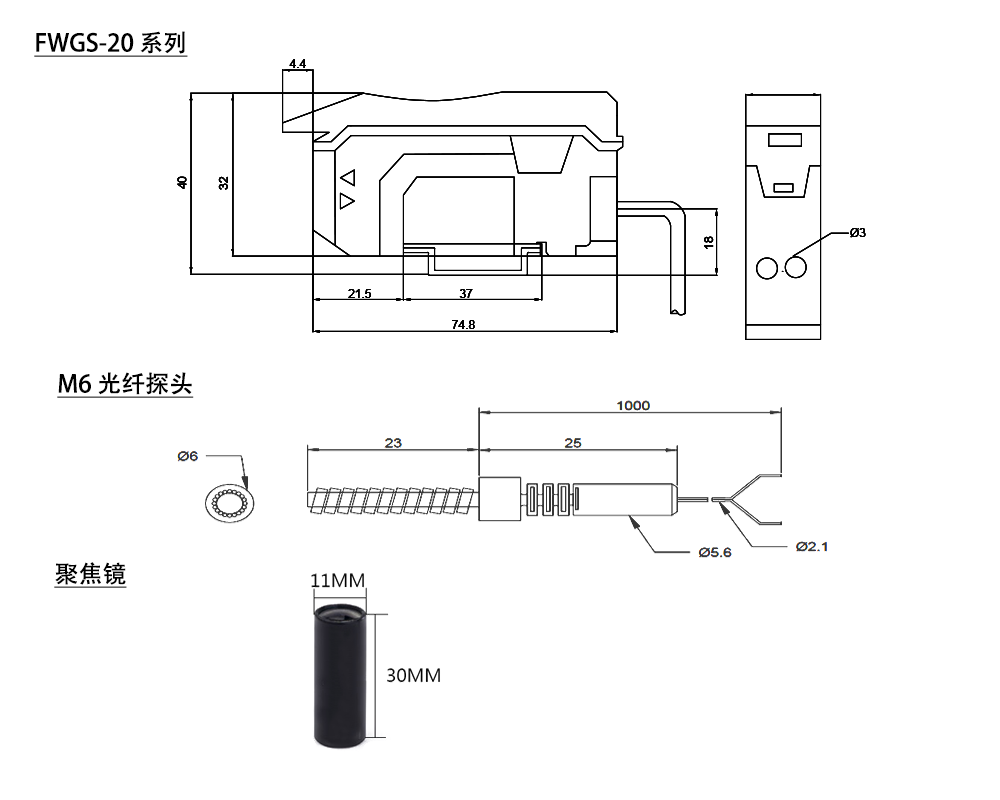

  • 尺寸
  • 接线
  • 下载

白光四元素光源,光斑大小3-10mm可调;

8位数显显示器,使用操作直观易懂;

自带三种延时模式,延时0-10S可调;

一个输出口,一个同步输入口,具备外部控制功能;

反应时间最快50us,适用于高速生产线上移动工件检测;

三种检测模式可自由切换,卓越的色差分辨能力,精准识别任一颜色。


型号FWGS-20NFWGS-20P
输出方式 NPNPNP
光源白光,4元素发光二极管体
类型一个输出口,一个同步输入口,导线引出式
控制输出一个输出口
反应时间MARK 模式 50US, C和C1 模式 130US
输出选择LIGHT-ON/DARK-ON (开关选择)
显示指示器操作指示灯:红色发光二极管,双重数位监视器,双重8位数显示,阀值(4位数绿色发光二极管体指示器)和当前值(4位数红色发光二极管体指示器)一起点亮。当前值范围:0-9999
检测方式光强度检测MARK及颜色自动匹配检测C 以及颜色+光亮值检测CI
延时功能断开延时计时器/开启延时计时器/单次计时器/开启延时单次计时器,可选择。
计显示器在持续时间可选择:1ms至9999ms
控制输出NPN/PNP 开放式集电器24V,最大100MA (只限于主部件)最大20MA  当扩展部件连接时,    残余电压:1V
电源12至24VDC±10%之间,浮动比率(P-P);最大10% 等级2
工作环境亮度白炽灯:最大20.000lux,  日光:最大30.000lux
功率 消耗标准模式:最大300MW, 最大电压:20V
耐振动性10至55Hz,双重振幅:1.5mm, X,Y,Z轴分别是2小时
环境温度-10 至 +55℃,无冻结

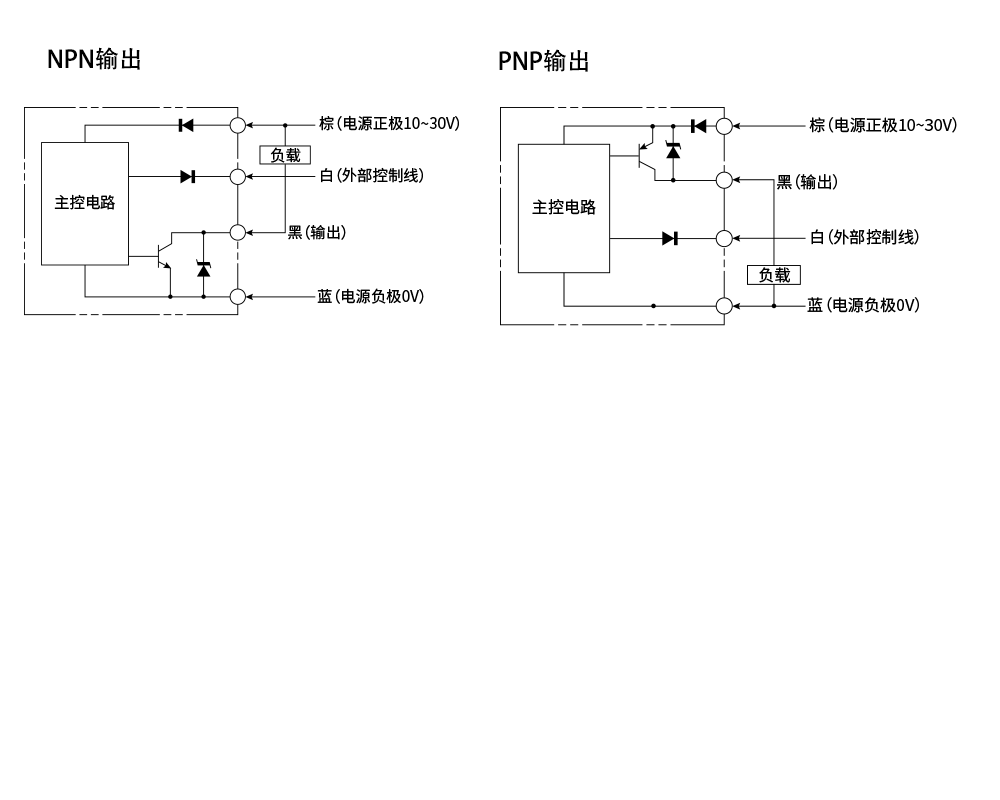

接线方式四线 (棕色:电源正极;蓝色:电源0V; 黑色:信号输出;白色:外部控制)


颜色传感器

颜色传感器

FWGS-20说明书
FWGS-20说明书
